Ventilfjädrar gör ett enda jobb: de stänger ventilen och håller den stängd. Men när kamaxelprofilen blir vassare och varvtalen högre ökar kraven dramatiskt. Fel fjäder kan orsaka valve float, fjädersurr, böjda ventiler eller för tidigt slitage på kam och lyftare. Rätt fjäder däremot skyddar hela ventildrivningen och låter kamprofilen göra sitt jobb fullt ut.
Varför fjädervalet spelar roll
Kamaxeln trycker ventilen öppen – fjädern trycker tillbaka. Så länge fjädern hinner följa nockprofilen stänger ventilen korrekt vid varje cykel. Men om fjädern är för svag, eller inte följer nockens ramphastighet, tappar lyftaren kontakten med nocken. Det kallas valve float och skadar snabbt både lyftare, kamaxel och potentiellt ventil mot kolv.
En för stark fjäder å andra sidan ökar friktionen och slitaget på kamloben – särskilt på flat tappet-kammar där kontaktytan redan är utsatt. Kelford Cams rekommenderar att flat tappet-kammar aldrig körs med högre öppettryck än vad tillverkaren specificerar, just för att skydda kamlobens yta.
Seat pressure och öppettryck
Fjädertrycket mäts på två ställen: vid installerad höjd (seat pressure) och vid maximalt lyft (öppettryck).
- Seat pressure – fjäderns kraft när ventilen är stängd. Tillräckligt tryck behövs för att hålla ventilen tätad mot sätet och förhindra att ventilen studsar vid stängning. Typiskt ligger seat pressure för en mild gatmotor på 40–60 kg, medan racingapplikationer kan kräva 70–90 kg eller mer.
- Öppettryck (open pressure) – fjäderns kraft vid maximalt ventillyft. Det här är kraften som motverkar nockens ramphastighet. Ju vassare kamprofil och ju högre lyft, desto mer öppettryck behövs för att lyftaren ska följa nocken hela vägen.
PF Racing anger till exempel att deras mildaste turbokammar (PF-1T, PF-2T) går med originala Volvo-fjädrar, medan PF-3T och uppåt kräver förstärkta singelfjädrar – just för att lyftet ökar till 13 mm och uppåt, vilket ställer högre krav på öppettrycket.
Installerad höjd
Fjäderns installerade höjd avgör seat pressure vid montering. Om topplocket planfrästs sjunker ventilerna djupare, fjädern komprimeras mer och seat pressure ökar. Likaså ändras höjden om man byter till ventiler med annan längd eller andra talrikar.
Kontrollera alltid installerad höjd mot fjädertillverkarens specifikation. Ventilfjäder-shims (tunna brickor) kan användas för att justera höjden om den avviker.

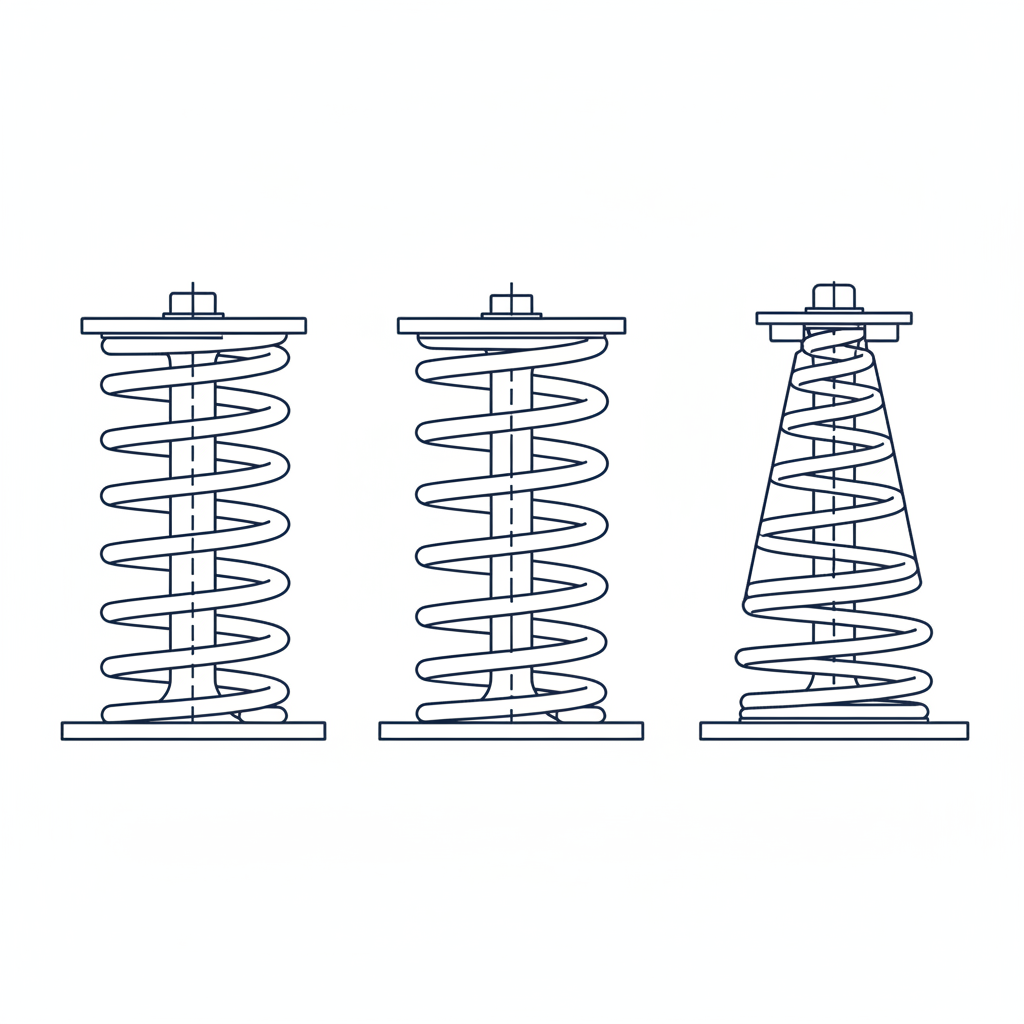

Fjädertyper
Enkelfjäder (singelfjäder)
Den vanligaste typen. En enkel cylindrisk fjäder per ventil. Passar de flesta gatmotorer och milda sportbyggen. Standardfjädrar på de flesta motorer är enkelfjädrar.
Dubbla fjädrar
En inre och en yttre fjäder som jobbar tillsammans. Ger högre totalt fjädertryck och bättre kontroll av resonans. Används i mer krävande applikationer och racing. Vid inkörning av flat tappet-kamaxlar kan innerfjädern tas bort temporärt för att minska belastningen under de kritiska första 20 minuterna.
Beehive-fjädrar
Konisk form – bredare i botten, smalare i toppen. Den minskade massan i toppen gör att fjädern kan följa aggressivare nockprofiler vid höga varvtal utan att surra. Beehive-fjädrar används ofta som en modern uppgradering som ger bättre prestanda än konventionella cylindriska fjädrar utan att öka seat pressure onödigt.
Coil bind – en kritisk gräns
Coil bind uppstår när fjädern komprimeras så mycket att vindlingarna möter varandra och fjädern blir solid. Om det händer vid maximalt ventillyft kan resultatet bli en böjd ventil, knäckt fjäder eller skadad kamaxel.
Det ska alltid finnas marginal mellan maximalt lyft och coil bind – vanligtvis minst 1,5 mm fjäderrörelse kvar. Kontrollera detta genom att mäta fjäderns fria längd, subtrahera installerad höjd minus maximalt lyft, och jämföra med fjäderns stängda höjd (coil bind height).
Fjädersurr och resonans
Ventilfjädrar har en naturlig resonansfrekvens. Vid vissa varvtal kan fjädern börja vibrera i takt med nockens impulser – det kallas surge eller fjädersurr. Symptomet är instabilitet i ventilrörelsen och ökat slitage. Dubbla fjädrar dämpar detta effektivt eftersom de två fjädrarna har olika resonansfrekvens. Beehive-fjädrars koniska form ger också naturlig dämpning.
Tecken på trötta fjädrar
- Minskad seat pressure (kan mätas med fjäderprovare)
- Förkortad fri längd jämfört med specifikation
- Ojämn tomgång eller ventilklapprande vid höga varvtal
- Synliga tecken: missfärgning, ytkrackning, ojämn slityta
Ventilfjädrar har begränsad livslängd, särskilt i motorer som körs hårt. Kontrollera fjädrarna vid varje topplocksjobb och byt om de ligger utanför tolerans.
Så matchar du fjäder till kamaxel
Utgå alltid från kamtillverkarens rekommendation. Fjädern måste:
- Ha tillräckligt seat pressure för att hålla ventilen stängd vid målvarvtalet
- Ha tillräckligt öppettryck för att följa nockens ramphastighet
- Ha marginal mot coil bind vid maximalt lyft
- Passa den installerade höjden för just din motor och topp
En välvald ventilfjäder skyddar lyftare, kamaxel och ventiler. En felaktigt matchad fjäder kan förstöra en ny kamaxel på kort tid.
Behöver du hjälp att matcha fjädrar till din kamprofil? Kontakta Meksta så hjälper vi dig.
