Att grada in kamaxeln handlar om mer än att vrida på ett par ställbara kamdrev. Processen säkerställer att kamaxelns centerlinje befinner sig i korrekt position relativt vevaxeln för just din motor.
Vad du behöver
- Gradskiva – Monteras på vevaxelns nos. Större diameter ger högre avläsningsnoggrannhet.
- Indikatorklocka med stativ – Stativet måste kunna fästas stadigt vid topplocket. Spetsen ska vara parallell med ventilstammen för korrekta värden.
- Kolvstopp – Behövs för att hitta exakt övre dödpunkt (ÖDP) med gradskivan.
- Pekare – En enkel galge eller svetstråd fixerad mot blocket, riktad mot gradskivans skalstreck.
- Kamkort – Medföljer varje kamaxel med alla specifikationer: duration, lyft, lobcenterlinje, lobseparation (spridningsvinkel) med mera.
Steg 1: Hitta övre dödpunkt
Montera gradskivan på vevaxelns nos och pekaren mot blocket. Skruva i kolvstoppet i cylindern. Vrid vevaxeln medurs tills kolven nuddar stoppet – notera gradtalet. Vrid sedan moturs tills kolven nuddar stoppet igen – notera det gradtalet också.
Exakt ÖDP ligger mitt emellan de två avläsningarna. Justera gradskivan eller pekaren så att den pekar på 0° när kolven är i ÖDP.
Steg 2: Förbered mätklockan

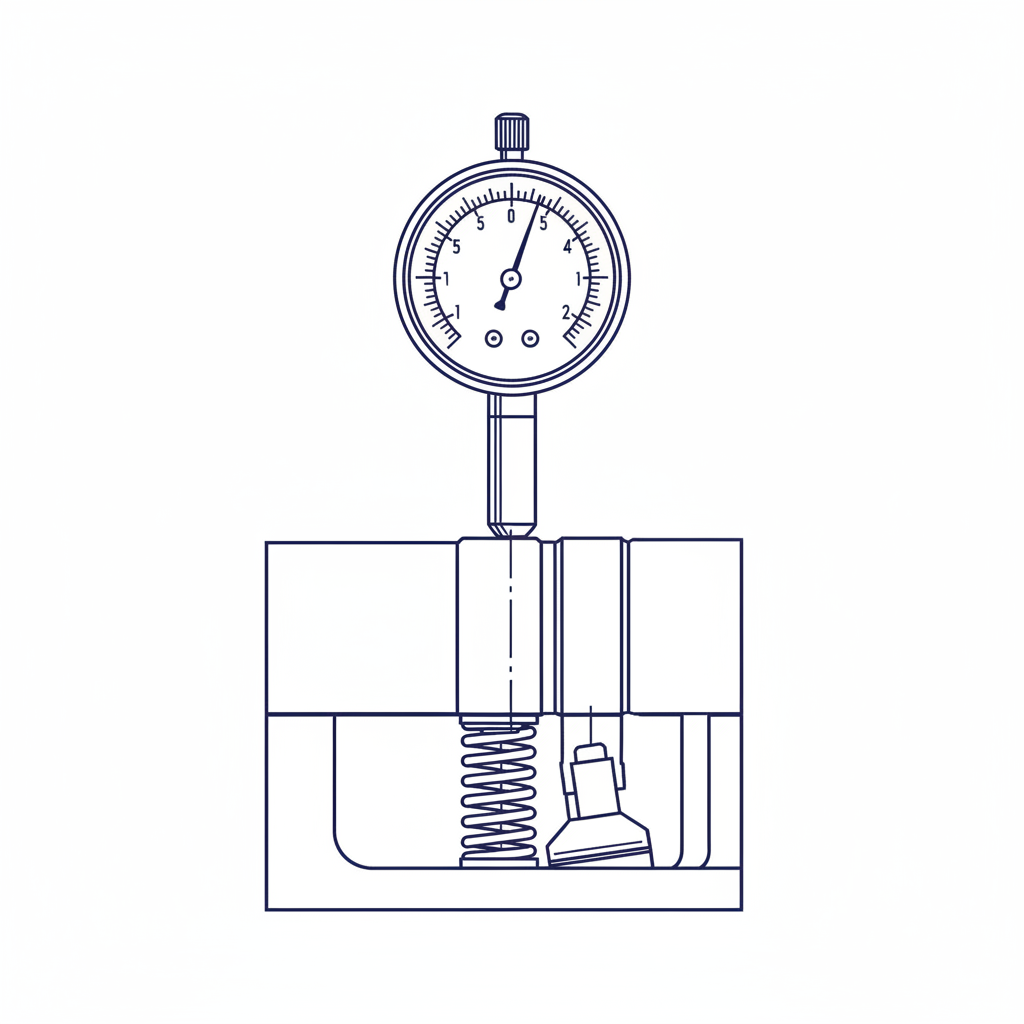

Montera indikatorklockan så att spetsen vilar direkt på ventiltalriken (inte vipparmen). Det är avgörande att klockans spets är parallell med ventilen – det är det enda sättet att få en korrekt avläsning.
Vid grading ska ventilspelet vara helt stängt – mät alltid från talrikens topp.
Steg 3: Mät ventilhändelserna
Vrid vevaxeln långsamt medurs och notera vid vilka gradtal ventilen öppnar och stänger – detta ska stämma mot ditt kamkort. Vanliga referenspunkter är 1 mm lyft (eller 0,050") för öppnings- och stängningspunkter.
Steg 4: Beräkna centerlinjen
Med öppnings- och stängningsgradtalen kan du beräkna kamlobens centerlinje. Jämför med specifikationen på kamkortet. Om den avviker behöver kamdrevet justeras.
Steg 5: Justera
Med ställbara kamdrev kan du rotera kamaxeln framåt (advance) eller bakåt (retard) relativt vevaxeln tills centerlinjen stämmer. Gör om mätningen efter varje justering för att bekräfta.
Tips
- De flesta turbo- och högt trimmade sugmotorer svarar positivt på små overlap-justeringar även efter korrekt grading. Men att grada in ger den stabila baslinjen som gör vidare trimning meningsfull. Läs även varför grading är nödvändigt.
- Om topplocket eller blocket har planfrästs förskjuts kamtimingen. Att grada in kompenserar för detta.
- Dokumentera alla avläsningar. De är värdefulla referenspunkter om du behöver felsöka senare.
